樹莓派5寸顯示屏D款1024*600分辯率430亮度HDMI接口帶觸摸
產品介紹
5寸標準顯示器,采用IPS全視角面板
物理分辨率1024×600點陣,顯示效果細膩
HD輸入帶縮放功能支持更高分辨率(最高支持1920X1080輸入)
帶電容觸摸屏,支持5點觸摸控制,USB觸摸,免驅
支持USB調光功能,配套上位機軟件實現在線調光;
自帶OSD菜單調節功能(可調節對比度/亮度/開關機等)
兼容Raspberry Pi、BB Black、Banana Pi等主流mini PC
作為Raspberry Pi顯示器使用時,支持Raspbian、Ubuntu、WIN10 IOT等系統,多點觸控,免驅
作為計算機顯示器使用時,支持Windows 7/ 8/ 8 .1/ 10/11系統,五點觸控,USB免驅
支持微軟索尼PS4、XBOx360和任天堂等常用游戲主機
本產品通過CE、RoHS認證
產品參數
尺寸: 5.0(inch)
SKU: MPI5006
分辨率: 1024×600(dots)
材質: IPS
觸摸: 5點電容觸摸
表面亮度: 430cd/m2
外形尺寸: 121.11(W)*77.93(H)*13.94(T)(mm)
包裝尺寸: 153*135*51 (mm)
重量(含包裝): 254(g)
功耗: 2.3W
硬件說明

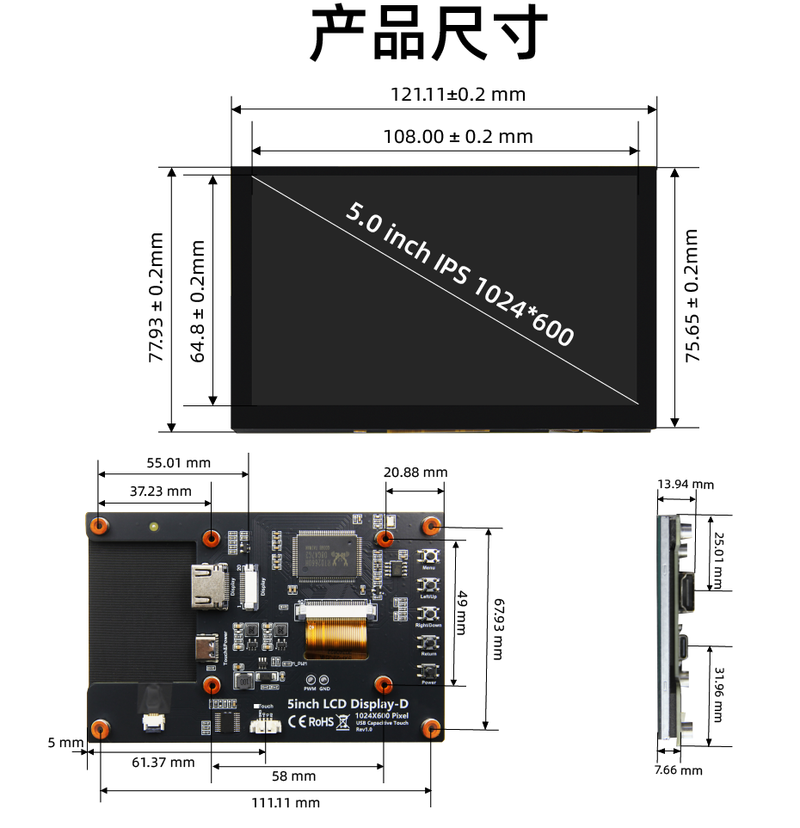

產品尺寸

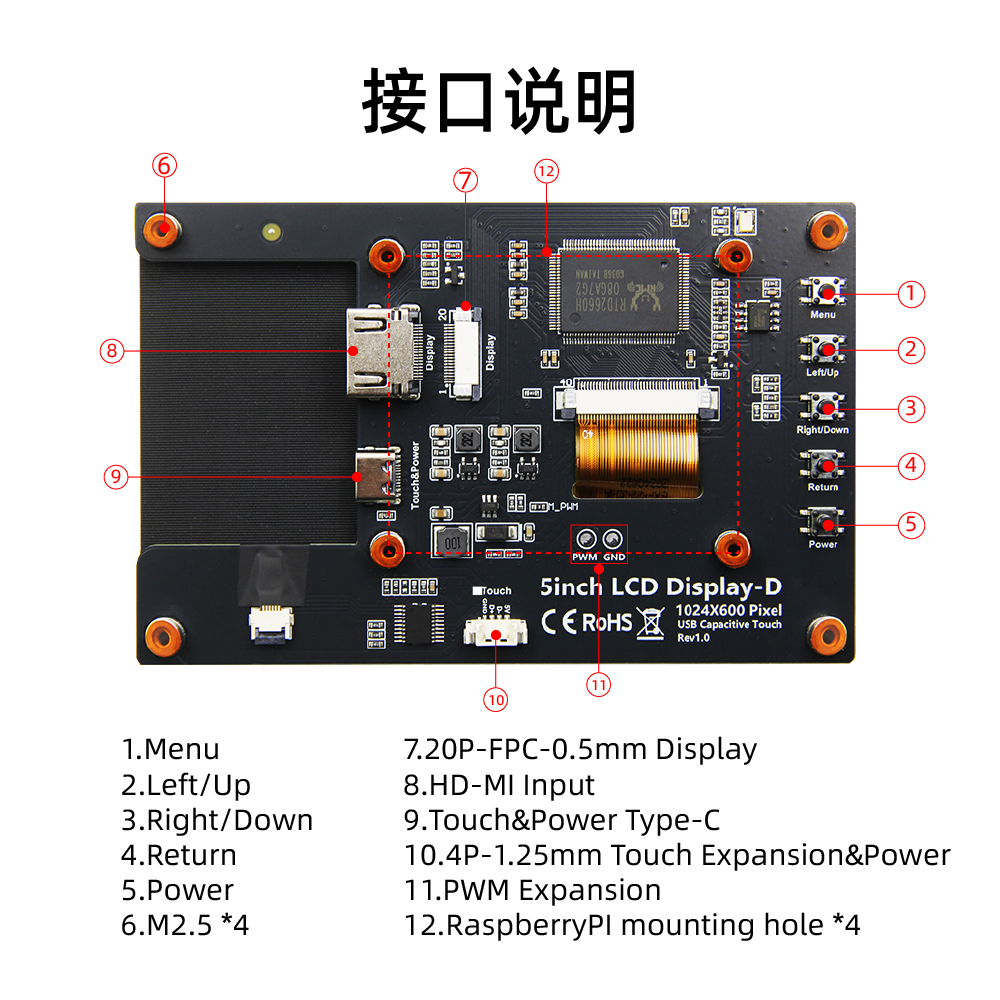

接口功能說明
| 接口 | 說明 |
| 1:Menu | 顯示OSD設置菜單 / 選擇鍵 |
| 2:Left/Up | 方向鍵<- (背光快捷調節鍵) |
| 3:Right/Down | 方向鍵-> (背光快捷調節鍵) |
| 4:Return | 設置顯示菜單時,返回上一級 |
| 5:Power | 打開或關閉LCD顯示,以降低功耗 |
| 6:M2.5 | 2.5mm銅柱 |
| 7:Display接口 | 用于連接主板和 LCD 顯示屏進行HDMI傳輸 |
| 8: HDMI接口 | 使用HDMI線和信號源設備連接 |
| 9: Power | 使用 TypeC-USB線和信號源設備連接,此接口用于觸摸和供電 |
| 11: PWM外部接口 | 此接口可用于外部PWM調試,需自行焊接 |
| 12:Raspberry Pi hole | 2.5mm銅柱,可以連接固定樹莓派 |
20Pin-0.5mm-FPC⑦ 擴展接口引腳定義
PIN引腳功能說明 1NC — 懸空 2RX0_N — 0通道差分數據負 3GND — 接地 4RX0_P — 0通道差分數據正 5RX1_N — 1通道差分數據負 6GND — 接地 7RX1_P — 1通道差分數據正 8RX2_N — 2通道差分數據負 9GND — 接地 10RX2_P — 2通道差分數據正 | PIN引腳功能說明 11RXC_P — 時鐘正 12GND — 接地 13RXC_N — 時鐘負 14NC — 懸空 15NC — 懸空 16HDMI SCL — IIC時鐘 17HDMI SDA — IIC數據 18GND — 接地 19HDMI 5V — 5V電源 20HDMI HPD0 — 熱插拔檢測 |
4Pin-1.25mm⑩ 觸摸擴展接口引腳定義
| 引腳 | 標識 | 功能說明 |
| 1 | 5V | 電源引腳, 提供 5V 電源 |
| 2 | D+ | 數據傳輸引腳, 用于傳輸差分數據信號 |
| 3 | D- | 數據傳輸引腳, 用于傳輸差分數據信號 |
| 4 | GND | 接地引腳 |
| 生產廠家 | 潤中 |
| 產品型號 | 樹莓派5寸顯示屏D款 |
| 分辨率 | 1024*600 |
| 視頻輸入接口 | HDMI |
| 顯示與背景色 | 黑色 |
| 屏幕尺寸 | 5寸 |
| 顯示類型 | IPS |
| 外形尺寸 | 121.11(W)*77.93(H)*13.94(T)mm |
| 可選配觸摸屏 | 5點電容觸摸 |
| 工作溫度 | -20℃~70℃ |
| 儲藏溫度 | -30℃~80℃ |
-
